CA8450數顯軋輥車床
CA8450數顯軋輥車床主要用于鑄鐵、 鋼質和有色金屬軋輥的半精車削及精車削加工, 使用高速鋼、 硬質合金或其他材料的刀具可進行軋輥的外圓、 端面和各種復雜孔型型面、 曲面的車削加工和修復加工。
詳情

CA8450(500×2500) 主要規格、技術參數

      CA8450數顯軋輥車床主要用于鑄鐵、 鋼質和有色金屬軋輥的半精車削及精車削加工, 使用高速鋼、 硬質合金或其他材料的刀具可進行軋輥的外圓、 端面和各種復雜孔型型面、 曲面的車削加工和修復加工。 也可用于與軋輥相同尺寸及重量范圍的鑄鐵、 鋼質及有色金屬材質的軸類零件的加工。可進行外圓、 端面和各種復雜曲面的半精車削及精車削。 機床縱向?qū)к壴O(shè)計整體4導軌, 刀架橫向進給運動采用高剛性矩形導軌, 意大利框式刀架技術與固定式刀臺完美組合, 提高了機床切削加工時的高剛性和穩定性; 同時高剛性的刀排特別適合對過主軸中心工件的加工, 主軸的軸承采用高精度可調整徑向間隙的雙列徑向短圓柱滾子軸承, 因而主軸剛性強、 旋轉平穩、 精度高。 高穩定性和高剛性的結構設計, 確保機床的整體綜合加工精度,從而保證了被加工零件的精度也很高。 主軸箱(床頭箱)采用22Kw交流變頻電機, 使用液壓, 自動換擋, 機床縱、橫向移動采用無級變速實現, 可根據不同軋輥材質選用不同的轉速、 進給量, 操作非常簡単。 機床縱向移動使用光柵數顯, 車削軋輥時無需對輥或劃線加工。 各運動導軌副采用集中潤滑系統實施定點定量自動潤滑供油, 保證了系統的動態響應特性; 確保機床導軌潤滑經久耐用, 機床的縱橫向均采用不銹鋼全防護, 有利于運動精度的長期保持。 本機床由床身、 主軸箱、 尾座、 刀架、 液壓系統、 PLC系統電器柜、 托線(坦克鏈?zhǔn)?等組成。

CA8450(500×2500) 主要規格、技術參數

主要參數
Main paramenters

床頭箱
headstock

進給傳動
feed transmission

尾座移動參數
Tailstock moving parameters

最大工件直徑

Max. Workpiece diameter

?500mm

主軸轉速范圍Main spindle rotation

1~90r/min

進給量級數
Feed movement grade

無級

stepless

尾座套筒移動量

Tailstock sleeve of mobile content

150mm

最大工件長度 Max. Workpiece length

2500mm

主軸轉速級數Spindle speed grade

無級

stepless

縱向(Z軸)進給速度范圍Longitudinal(Z axis) movement speed

0~4000 mm/r

尾座快速移動速度Rapid speed of tailstock

2500 mm/min

中心高

Center hight

320mm

主軸變速方式Spindle speed mode

液壓自動hydraulic auto

縱向快速移動速度
Rapid longitudinal movement speed

4000 mm/min

尾座移動方式
Tailstock moving mode

機動
motor drive

頂尖間最大工件重量

max. load between centers points

13500Kg

花盤直徑work holding chuck diameter

?500mm

橫向(X軸)進給速度范圍
Cross (X axis) movement speed

0~ 2000 mm/r

尾座主軸錐孔尺寸
The tailstock spindle taper hole size

莫式5

Morse No.5

最大切削力Max. Cutting capacity

40Kn

主軸錐孔尺寸
size of spindle taper

No.120

橫向快速移動速度
Rapid cross movement speed

2000 mm/min

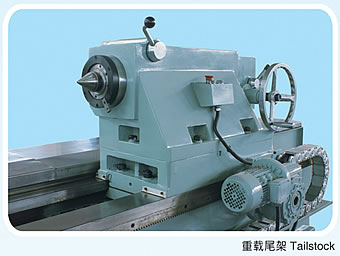

尾座套筒直徑
Tailstock sleeve diameter

?180mm

花盤最大扭矩Max. work holding chuck torque

10000N.m





電動機及其他參數
Motor and other parameters

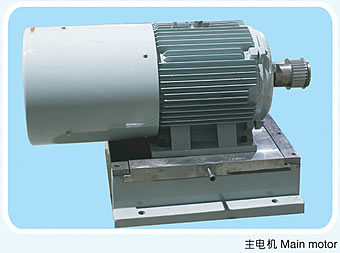

交流變頻主電機功率
Variable frequency AC motor power

22KW

進給交流伺服電動機
縱向(Z軸)電機扭矩
Feed AC servo motor
Longitudinal(Z axis) motor   torque

18.6 N.m

床身導軌防護形式
The bed guideway form

不銹鋼防護罩
stainless protective covers

縱向運動位置顯示
longitudinal movement display

 YES

機床外型尺寸(長**高)
Overall size (LX W X H)

6600X1715X1500mm

機床重量(約)
Gross weight

11500kg
